Построение выкройки купальника для художественной гимнастики онлайн

Пробное построение выкройки купальника

Следующий урок

Внимание!

Это пробное построение. Вы получите только часть выкройки.

Внимание!!! Выкройка строится без припусков на швы! Учитываете это и при раскрое делайте прибавку на швы.

Перед тем как создать выкройку в онлайн-сервисе,
убедитесь, что мерки сняты правильно

Инструкция: Как правильно снимать мерки

Видео-инструкция "Как правильно снимать мерки":

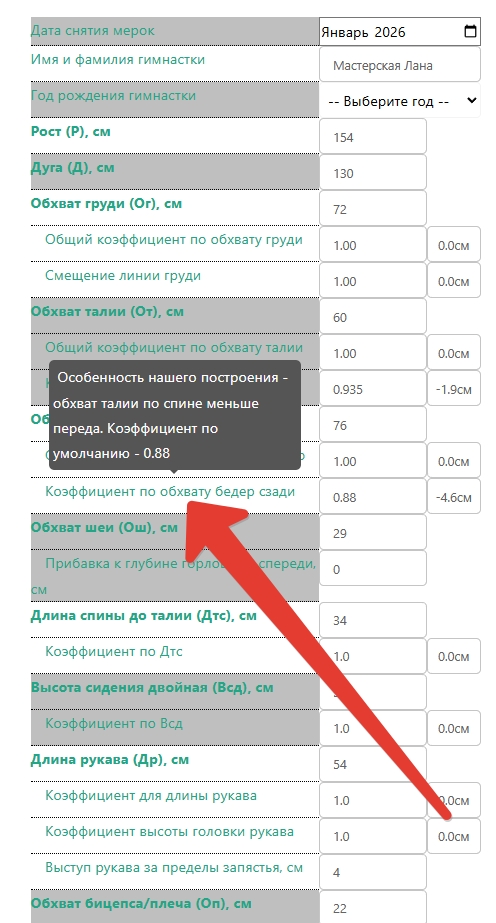

Подсказка при вводе мерок и прибавок: наведите на название параметра указатель мыши или нажмите пальцем на телефоне или планшете .
Всплывет подсказка, которая объяснит, что это за параметр, и как его интерпретирует построение.

Распечатать полученный файл лучше всего на рулонном принтере формата А1, это можно сделать в офисных центрах, где можно найти "Копирку" или что-то подобное. Так же можно распечатать на листах формата А4 и склеить. Это можно сделать в программах, которые умеют читать формат PDF и печатать большие листы мозаикой (Tile Large Pages) на формате А4, например Foxit PDF Reader

Foxit PDF Reader можно скачать здесь: https://www.foxit.com/ru/pdf-reader/ Для скачивания вам скорее всего понадобится VPN.

Если совсем не получается скачать официальный Foxit Reader, то попробуйте скачать старые версии здесь:

Foxit Reader 9.1.0.5096 Portable.zip

или здесь:

FoxitReader972_L10N_Setup_Prom.zip

или здесь:

FoxitPDFReader111_L10N_Setup_Prom.zip

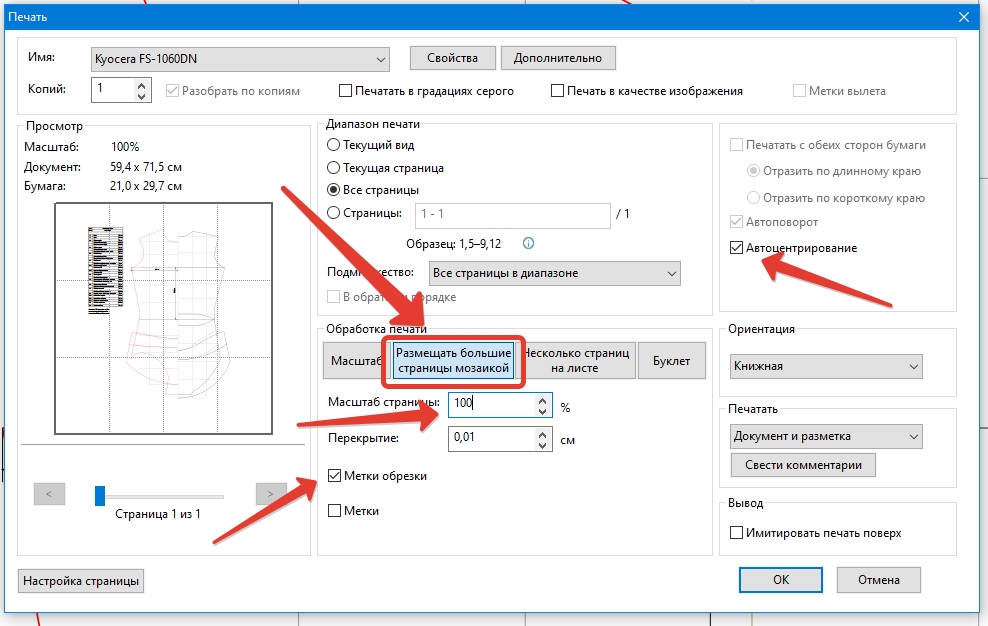

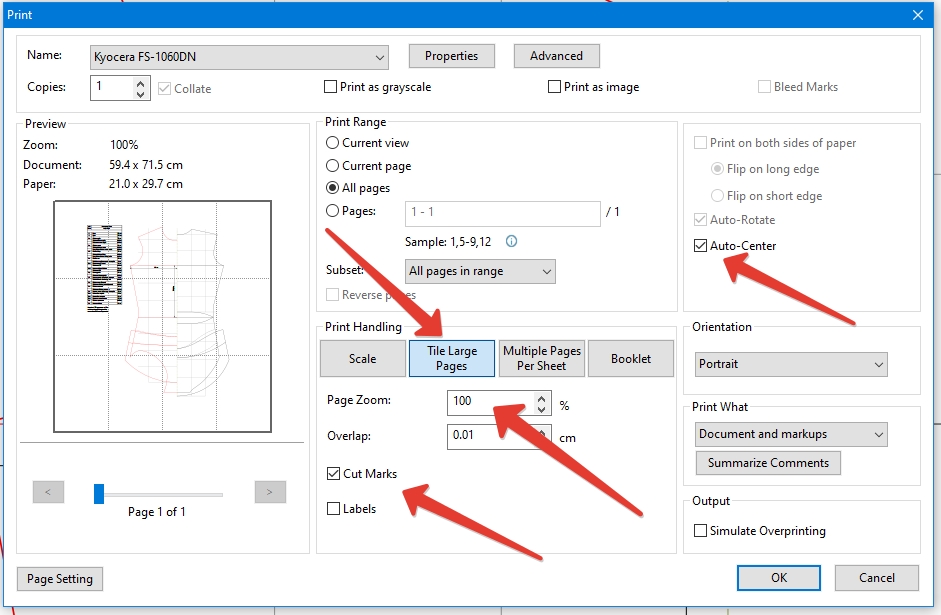

При печати полученного построения используйте функцию (нажмите на ссылку для просмотра подсказки) в Foxit Reader "Размещать большие листы мозаикой" или "Tile Large Pages"

Перед тем как создать выкройку в онлайн-сервисе,
посмотрите видео-инструкцию, как пользоваться онлайн-сервисом построения выкройки:

 Готовые сценарии установки коэффициентов прибавок и убавок

Художественная гимнастика, сетка Carvico артикул 702  Построение с горизонтальной вытачкой на спине для купальников на базе сетки с высоким содержанием эластана
Художественная гимнастика, обычная сетка, без вытачки на спинеПостроение без горизонтальной вытачки на спине с укороченной спинкой
Художественная гимнастика, обычная сетка, с вытачкой на спинеКлассическое построение выкройки для купальников на базе из легко растяжимых сеток.
Художественная гимнастика, однотонный,
по обхватам , убавка по вертикалям   Построение для однотонного купальника из одного вида материалов: бифлекса или бархата, без горизонтальной вытачки (по новым российским правилам)
Фигурное катаниеКлассическое построение выкройки для купальников на базе из легко растяжимых сеток.
Профессиональный режимРасширенный режим установки коэффициентов прибавок и убавок по своему желанию

 Введите мерки для построения выкройки

Дата снятия мерок Укажите дату, на каторую актуальны данные мерки
Имя и фамилия гимнастки Фамилия и имя будут отображены на чертеже
Год рождения гимнастки Год рождения спортсменки Год рождения спортсменки указывать не обязательно, но для статистики полезно
Рост (Р), см Рост спортсменки, указывается в сантиметрах
Дуга (Д), см Дуга - круговой обхват тела. В нашем построении эта мерка не используется, но её полезно указывать при продаже купальника
Обхват груди (Ог), см Обхват груди (над грудью). Сантиметр пропускаем по подмышечным впадинам, располагаем его горизонтально.
Общий коэффициент по обхвату груди В зависимости от ткани, можно увеличивать или уменьшать мерку "ОГ". Если не уверены - оставьте 1.0
Смещение линии груди По желанию, можно сместить линию груди вверх (-) или вниз (+). При использовании ручного смещения линии груди рекомендуем отлючить автоматическое смещение для юнных гимнасток.
Обхват талии (От), см Обязательно завежите на талии резинку и убедитесь, что она расположена строго горизонтально. Мерка снимается по талии, там, где завязана резинка.
Общий коэффициент по обхвату талии По желанию, можно сделать прибавку/убавку по обхвату талии. Если не уверены - оставьте 1.0
Коэффициент по обхвату талии сзади Особенность нашего построения - обхват талии по спине меньше переда. Коэффициент по умолчанию - 0.935
Обхват бедер (Об), см Мерка снимается горизонтально по выступающим точкам ягодиц.
Общий коэффициент по обхвату бедер По желанию, можно сделать прибавку/убавку по обхвату талии. Если не уверены - оставьте 1.0
Коэффициент по обхвату бедер сзади Особенность нашего построения - обхват талии по спине меньше переда. Коэффициент по умолчанию - 0.88
Обхват шеи (Ош), см Снимается по самому узкому месту шеи. Внимание, именно по самому узкому месту. Часто рекомендуют снимать обхват шеи по основанию шеи, для гимнастики это не подходит. На основании этой мерки мы строим стойку воротника, если мерка будет снята у основания шеи, стойка будет топорщиться. В данном построении эта мерка не используется
Прибавка к глубине горловины спереди, см При желании, можно немного углубить вырез горловины спереди, но математическая модель построения выкройки накладывает ограничение на максимальную глубину выреза и прибавка будет автоматически уменьшена до максимально возможного значения. В табице мерок, которая будет выведена на печать, скорректированное значение будет отмеченно красным цветом.
Длина спины до талии (Дтс), см Это крайне важная мерка для построения выкройки. Снимать обязательно с завязанной на талии резинкой. Мерку снимают по позвоночнику от седьмого шейного позвонка до пересечения с резинкой на талии.
Коэффициент по Дтс В зависимости от растяжимости ткани и/или желания построить выкройку "на вырост" можно сделать прибавку на ДТС. Для сетки Carvico 702 мы рекомендуем коэффициент 1.06 - 1.07, для более растяжимых 1.03 - 1.04
Высота сидения двойная (Всд), см Очень важная мерка для построения выкройки гимнастического купальника. Снимается только с завязанной на талии резинкой, без неё измерение будет некорректным. Измеряется по центру тела от пересечения с резинкой спереди до пересечения с резинкой сзади, пропуская сантиметр между ног гимнастки.
Коэффициент по Всд Так же как и "Коэффициент по Дтс" позваляет сделать прибавку/убавку к мерке ВСД, в большенстве случаев используется коэффициент 1.0
Длина рукава (Др), см Измеряется от выступающей косточки на плече (находится вертикально вверх от подмышечной впадины) до запястья. При измерении руку в локте сгибать не надо, мы работаем с высокоэластичными материалами, их растяжимость компенсирует изменение длины рукава при сгибе руки.
Коэффициент для длины рукава Можно увеличить или уменьшить длину рукавыа
Коэффициент высоты головки рукава Рукав купальника для художественной гимнастики строится с учетом обычного положения руки в поднятом состоянии, и он не должен мешать гимнастке выполнять упражнение. Поэтому для рукава обычно делается низкий окат. При опущенной руке вниз на рукаве в этом случае будут образовываться складки в области подмышечной впадины. Это не является дефектом посадки купальника.
  Если мы шьем купальник с рукавом из бифлекса, то образовавшиеся складки могут портить внешний вид изделия. В этом случае мы рекомендуем увеличить высоту головки рукава, что уменьшит количество складок.
  Длина оката рукава больше длины проймы. Излишек длины припосаживается относительно проймы в верхней части головки рукава. Это создает округлую форму головки рукава, повторяющую форму плечевого сустава до спрямленной проймы, которую мы построили на основе купальника.
Выступ рукава за пределы запястья, см Низ рукавов купальников для художественной гимнастики делается фигурным и украшается аппликацией, выступающей за пределы линии запястья. Практика показала, что длина выступа аппликации обычно составляет около 4 см. Если планируется рукав с петелькой на палец, то выступ за пределы запястья будет около 6 см. Обычно до примерки излишки длины рукава не обрезаются, чтобы при необходимости можно было скорректировать длину рукава в сторону увеличения. В этом случае, чтобы узкий рукав не собирался в гармошку на запястье гимнастки, мы делаем расширение рукава к низу, которое после уточнения длины рукава будет срезано по контуру аппликации или обработки рукава.
Обхват бицепса/плеча (Оп), см Обхват плеча (бицепса). Измеряется в верхней трети руки.
Коэффициент по по обхвату бицепса/плеча Позволяет увеличить/уменьшить степень облегания рукава, Для сетки Carvico 702 оставить коэффициент по умолчанию 1.0, а для более растяжимых тканей - 0.955
Обхват запястья (Оз), см Измеряется между выступающей точкой на запястье и началом кисти.
Коэффициент по по обхвату запястья Позволяет увеличить/уменьшить степень облегания запястья, Для сетки Carvico 702 оставить коэффициент по умолчанию 1.0, а для более растяжимых тканей - 0.955
Верхняя точка окатов трусов (Вт), см Снимается вертикально от ленты на талии до верхней точки паховой складки. Эта точка смещена в сторону переда от линии бокового шва на 3-5 см.
Длина юбки переда (Дюп), см Измеряется от ленты на талии по середине переда до визуально эстетичного низа юбки на 1 см ниже уровня паха. Обычно эта мерка на 1 см больше мерки "Высота сидения".
Длина юбки спинки (Дюс), см Измеряется от ленты на талии по середине спины до уровня подъягодичных складок.
Длина от талии до пола (Дтп), см Измеряется вертикально от ленты на талии до пола вдоль линии бокового шва. Эта мерка используются в построении лосин. В данном построении не используется и нужна только для статистики.
Обхват щиколотки (Ощ), см Измеряется вокруг ноги в самом узком месте щиколотки. Эта мерка используются в построении лосин. В данном построении не используется и нужна только для статистики.
Высота сидения (Вс), см Для измерения гимнастка должна сесть на стул, желательно с жестким сиденьем. Снимается вертикально от ленты на талии до сиденья стула вдоль линии бокового шва. Эта мерка используются в построении лосин.

 Дополнительные параметры построения:

Коррекция ДТС для взрослых спортсменок  Выкройка строится с запасом "на вырост" поэтому, если ваша спортсменка уже не так активно растет, следует включить эту опцию
Автоматическое смещение линии груди вверх для самых юнных гимнасток  Для "малышек" будет произведен расчет и поднятие линии груди, т.к. у них еще не сильно накачаны плечи.
Использовать вытачку на спине Для идеального прилегания купальника к спине гимастки мы используем горизонтальную вытачку на спине.

 Дополнительные элементы чертежа:

Выводить линии груди и талии Это очень полезные линии, лучше их выводить на чертеж.
Выводить на чертеж юбку Если ваш купальник будет без юбки, то можно юбку, а так же линии ее позиционирования на чертеж не выводить.
Выводить на чертеж таблицу мерок В левом верхнем углу чертежа будет начерчена таблица с мерками, по которой построена выкройка. Таблица занимает место на чертеже и может "налезть" на элементы выкройки.
В таблице мерок значения убавок указывать в сантиметрах, а не как коэффициент В таблице мерок прибавки и убавки будут указаны в сантиметрах, иногда это немного нагляднее, чем коэффициент.
Выводить композиционную сетку Для удобства переноса аппликации на выкройку, на деталях выкройки будет нанесена композиционная сетка.

 Метки для проверки принтера:

Без меток Если вы уверены, в том, что ваш принтер напечатает выкройку без искажений, то можно отказаться от печати меток для проверки принтера.
Проверочный угол 10х10 см Под таблицей мерок будет напечатах уголок 10х10 см, для того что бы можно было проверить, насколько точно ваш принтер соблюдает размеры.
Размеры на деталях выкройки Если вы хотите осовбодить место на чертеже от лишних элементов, но в тоже время вам необходимо проверить ваш принтер - в этом случае на чертеже деталях выкройки будут проставлены два взаимно перпендикулярных размера, по которым вы сможете проверить свой принтер.

 Как чертить детали купальника:

Половинки на одной стороне с рукавом Самый популярный формат выкройки: половинки переда и спины на одной строне, половинка рукава на другой. Хорошая экономия бумаги.
Половинки на разных сторонах без рукава Так же экономный вариант выкройки. Особенно если у вас купальник без рукава.
Перед и спинка отдельно, рукав целый Все детали выкройки будут построены целиком, если хвати ширины листа А1, то рукав будет выведен слева от детали спины, в противном случае все три детали будут расположены на одной оси - это самый бумагоемкий вариант построения выкройки.
Перед и спинка отдельно, рукав целый или половинка. Детали переда и спины располагаются на одной оси, и будет предприята попытка разместить рукав слева от детали спинки. Если целый рукав не умещается, будет предпринята попытка разметсить его половинку. Если даже половина рукава не умещается слева от детали спины, то целый рукав будет размещен ниже детали спины, как в предыдущем варианте.
Внимание!!! Печать из браузера не рекомендуется!
